Nel mondo delle lavorazioni meccaniche di precisione, le operazioni di scanalatura sono fondamentali per creare componenti funzionali ed esteticamente gradevoli. Quando si tratta di eseguire queste operazioni con elevata precisione ed efficienza, i torni automatici a fantina mobile sono in prima linea. In qualità di fornitore leader di torni automatici a fantina mobile, siamo esperti nel modo in cui queste macchine eccellono nelle operazioni di scanalatura.
Comprendere le nozioni di base della scanalatura nella lavorazione al tornio
La scanalatura è un processo di lavorazione utilizzato per tagliare una fessura o una rientranza stretta in un pezzo. Ha varie applicazioni, come la creazione di spazi per gli o-ring, la fornitura di una scanalatura per gli anelli elastici o per i dettagli estetici su un componente. I requisiti chiave per un'operazione di scanalatura di successo includono precisione nella larghezza e nella profondità della scanalatura, una finitura superficiale liscia e bave minime.
I torni automatici di tipo svizzero sono progettati per gestire eccezionalmente bene questi requisiti. A differenza dei torni convenzionali, i torni svizzeri utilizzano un meccanismo a fantina mobile. Ciò consente al pezzo di muoversi attraverso la boccola di guida mentre gli utensili da taglio rimangono fermi. La stretta vicinanza dell'utensile da taglio alla boccola di guida fornisce un supporto eccezionale per il pezzo, riducendo la deflessione e consentendo una lavorazione di alta precisione.
Selezione dell'utensile per scanalatura
Il primo passo per eseguire con successo un'operazione di scanalatura su un tornio automatico a fantina mobile è la selezione dell'utensile. Sono disponibili diversi tipi di utensili per scanalatura, ciascuno adatto a diverse applicazioni.
- Utensili per scanalatura a punto singolo: Questi sono i tipi più basilari di utensili per scanalatura. Sono generalmente realizzati in metallo duro e hanno un unico tagliente. Gli utensili per scanalatura a punto singolo sono adatti per creare scanalature strette con elevata precisione. Possono essere utilizzati sia per operazioni di scanalatura interna che esterna. Ad esempio, quando si crea una piccola scanalatura interna per un o-ring in un raccordo per tubi di precisione, un utensile per scanalatura a punto singolo può fornire la precisione necessaria.
- Utensili per scanalatura multipunto: Come suggerisce il nome, gli utensili per scanalatura multipunto hanno più taglienti. Sono progettati per aumentare la velocità di rimozione del materiale, rendendoli ideali per scanalature più ampie. Quando si utilizza aCentro di tornitura CNC multiuso a doppio mandrino, gli utensili per scanalatura multipunto possono essere utilizzati per realizzare in modo efficiente scanalature più ampie sui pezzi, soprattutto quando si tratta di produzione su larga scala.
- Utensili per scanalatura formati: Questi utensili hanno una forma personalizzata per creare profili di scanalatura specifici. Sono spesso utilizzati per creare geometrie di scanalature complesse o non standard, come scanalature trapezoidali o a coda di rondine. I nostri torni automatici a fantina mobile possono essere facilmente configurati per utilizzare utensili per scanalatura formati, consentendo la produzione di componenti altamente specializzati.
Impostazione della macchina per operazioni di scanalatura
Una volta selezionato l'utensile di scanalatura appropriato, il passo successivo è impostare il tornio automatico a fantina mobile per l'operazione.

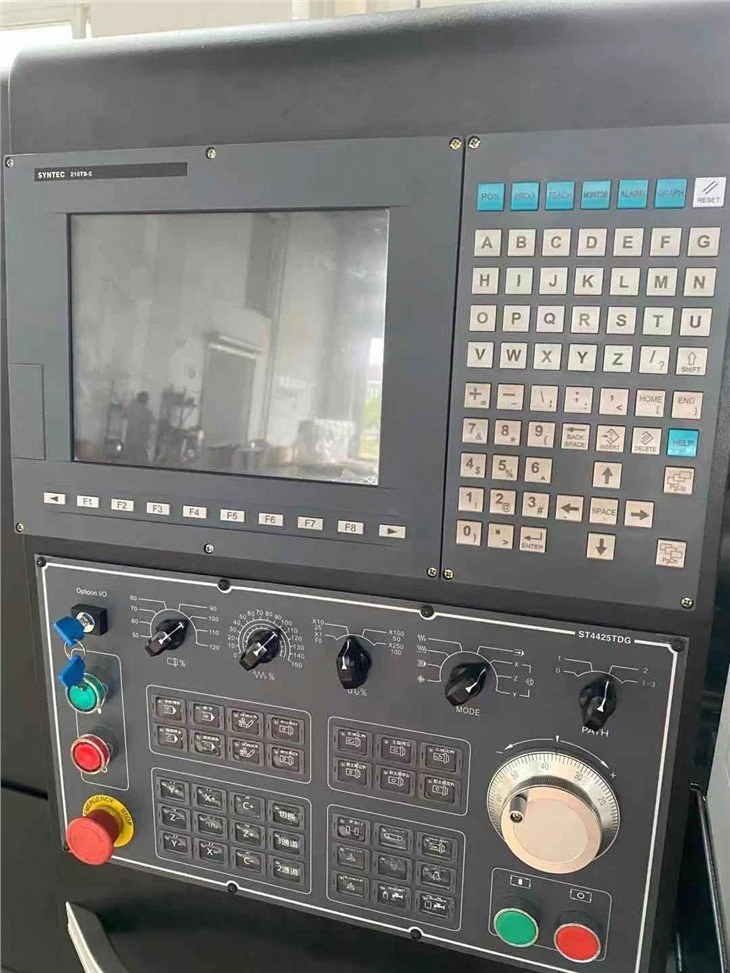

- Posizionamento degli strumenti: Il posizionamento accurato dell'utensile è fondamentale per ottenere le dimensioni della scanalatura desiderate. L'utensile deve essere allineato esattamente con il pezzo da lavorare per garantire che la scanalatura venga tagliata nella posizione corretta e con la profondità corretta. I moderni torni automatici a fantina mobile sono dotati di avanzati sistemi di controllo CNC che consentono il posizionamento preciso dell'utensile. Ad esempio, ilTornio a 6 assioffre un controllo di alto livello sul movimento dell'utensile, consentendo agli operatori di impostare la posizione dell'utensile con una precisione di livello micron.
- Parametri di taglio: La selezione dei parametri di taglio corretti è essenziale per un'operazione di scanalatura riuscita. Fattori come la velocità di taglio, la velocità di avanzamento e la profondità di taglio devono essere considerati attentamente. La velocità di taglio dipende dal materiale del pezzo da lavorare e dal tipo di utensile utilizzato. Ad esempio, quando si lavora l'acciaio inossidabile, potrebbe essere necessaria una velocità di taglio inferiore rispetto all'alluminio per evitare l'usura dell'utensile. La velocità di avanzamento determina la velocità con cui l'utensile si muove lungo il pezzo e la profondità di taglio influisce sulla quantità di materiale rimosso in ogni passata. Il nostro team di supporto tecnico può assistere i clienti nell'ottimizzazione di questi parametri di taglio in base alla loro specifica applicazione.
- Applicazione del refrigerante: Il refrigerante svolge un ruolo fondamentale nelle operazioni di scanalatura. Aiuta a dissipare il calore generato durante il processo di taglio, riducendo l'usura dell'utensile e prevenendo danni al pezzo. Inoltre, il refrigerante allontana i trucioli dall'area di taglio, garantendo un processo di lavorazione regolare. I torni automatici di tipo svizzero sono dotati di sistemi di refrigerante che possono essere regolati per fornire la giusta quantità di refrigerante alla zona di taglio. Ciò è particolarmente importante quando si utilizzano tecniche di taglio ad alta velocità, poiché il calore generato può essere significativo.
Il processo di scanalatura
Una volta impostata la macchina, è possibile iniziare l'operazione di scanalatura.
- Taglio iniziale: L'utensile viene prima portato a contatto con il pezzo nella posizione della scanalatura designata. Il processo di taglio inizia con una passata leggera per stabilire il profilo iniziale della scanalatura. Ciò aiuta a garantire che l'utensile sia correttamente allineato e che la scanalatura venga tagliata nella posizione corretta.
- Taglio progressivo: Dopo la passata iniziale, l'utensile si sposta gradualmente più in profondità nel pezzo per ottenere la profondità di scanalatura desiderata. La velocità di avanzamento e di taglio vengono attentamente controllate durante questo processo per mantenere la qualità del taglio. Man mano che l'utensile avanza, il refrigerante continua a fluire, mantenendo l'area di taglio fresca e pulita.
- Passaggio di finitura: Una volta che la scanalatura ha raggiunto la profondità desiderata, viene effettuata una passata di finitura per migliorare la finitura superficiale della scanalatura. Ciò comporta la riduzione della velocità di avanzamento e l'utilizzo di una forza di taglio leggera per rimuovere eventuali rugosità o bave rimanenti. Il risultato è una scanalatura liscia e precisa che soddisfa le specifiche richieste.
Sfide e soluzioni nella scanalatura su torni automatici a fantina mobile
Sebbene i torni automatici a fantina mobile siano altamente in grado di eseguire operazioni di scanalatura, possono sorgere alcune sfide.
- Rottura dell'utensile: Gli utensili per scanalatura sono soggetti a sollecitazioni elevate durante il processo di taglio, che possono portare alla rottura dell'utensile. Per evitare ciò, è importante selezionare utensili di alta qualità e garantire che i parametri di taglio siano ottimizzati. Anche l'ispezione e la sostituzione regolari degli utensili possono aiutare a evitare problemi di rottura degli utensili.
- Scheggiature e sbavature: Si possono verificare scheggiature e bave sui bordi della scanalatura, compromettendo la qualità del componente finito. Questo può essere ridotto al minimo utilizzando strumenti affilati, una corretta applicazione del refrigerante e parametri di taglio adeguati. Inoltre, è possibile utilizzare operazioni post-lavorazione come la sbavatura per rimuovere eventuali bave rimanenti.
- Deflessione del pezzo: Sebbene i torni automatici a fantina mobile siano progettati per ridurre al minimo la flessione del pezzo, questa può comunque verificarsi, soprattutto durante la lavorazione di pezzi lunghi o sottili. Per risolvere questo problema, è possibile fornire ulteriore supporto al pezzo in lavorazione, ad esempio utilizzando lunette fisse o regolando la boccola di guida.
Caratteristiche avanzate dei nostri torni automatici a fantina mobile per scanalatura
I nostri torni automatici a fantina mobile sono dotati di numerose funzionalità avanzate che migliorano il processo di scanalatura.
- Utensili dal vivo: Gli utensili motorizzati consentono alla macchina di eseguire operazioni secondarie come fresatura e foratura oltre a tornitura e scanalatura. Questa funzionalità è particolarmente utile quando si creano componenti complessi che richiedono più operazioni. Ad esempio, con gli utensili motorizzati è possibile fresare una superficie piana all'interno di una scanalatura, aggiungendo funzionalità aggiuntive al componente.
- Mandrini ad alta velocità: I nostri torni sono dotati di mandrini ad alta velocità che possono ruotare a velocità estremamente elevate, consentendo velocità di rimozione del materiale più elevate durante le operazioni di scanalatura. Ciò si traduce in una maggiore produttività e in tempi di ciclo ridotti.
- Sistemi di controllo di precisione: Gli avanzati sistemi di controllo CNC dei nostri torni automatici a fantina mobile forniscono un controllo preciso su tutti gli aspetti del processo di lavorazione. Gli operatori possono programmare facilmente la macchina per eseguire operazioni di scanalatura complesse con elevata precisione. ILTornio CNC Stellaè un ottimo esempio di macchina con sistemi di controllo all'avanguardia che offrono una precisione senza pari nella scanalatura e in altre operazioni di lavorazione.
Contattaci per le tue esigenze di scanalatura
Se stai cercando un tornio automatico di tipo svizzero per le tue operazioni di scanalatura, siamo qui per aiutarti. Il nostro team di esperti può fornirvi informazioni dettagliate sulle nostre macchine, offrire supporto tecnico e assistervi nella scelta della macchina giusta per la vostra applicazione specifica. Abbiamo una vasta gamma di modelli disponibili, tra cui ilCentro di tornitura CNC multiuso a doppio mandrino,Tornio a 6 assi, ETornio CNC Stella, ciascuno progettato per soddisfare le diverse esigenze dei nostri clienti. Contattaci oggi per avviare una discussione su come i nostri torni automatici a fantina mobile possono migliorare l'efficienza e la qualità delle tue operazioni di scanalatura.
Riferimenti
- "Manuale di lavorazione" a cura della redazione di Machinery's Handbook
- "Tecnologia della lavorazione di precisione" di John A. Schey
- "Manuale di programmazione CNC" di Robert A. Reisig
